Urutan Warna Kabel Straight dan Cross Beserta Fungsinya

Pada dasarnya kabel cross dan straight menggunakan kabel yang sama, yaitu kabel UTP dan sama-sama menggunakan konektor RJ45. Fungsi kedua kabel ini juga kurang lebih sama, yaitu untuk menghubungkan dua perangkat agar dapat saling terkoneksi/berkomunikasi. Bedanya, pemasangan kedua kabel ini memiliki urutan warna yang berbeda, dan meskipun sama-sama berfungsi untuk menghubungkan dua perangkat, tetapi perangkat yang dapat dihubungkan berbeda.

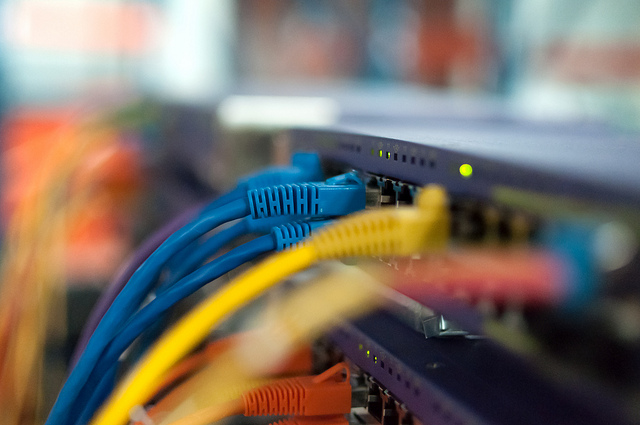

Kabel UTP



Berikut ini adalah urutan warna kabel straight dan cross beserta fungsinya.

Kabel straight :


Kabel Straight adalah kabel yang kedua ujungnya memiliki urutan warna yang sama (lurus). Fungsi kabel straigh untuk menghubungkan perangkat yang berbeda.

Fungsi kabel Straight:


  1. Menghubungkan komputer dengan switch
  2. Menghubungkan hub dengan router
  3. Menghubungkan switch dengan router
  4. Menghubungkan bridge dengan switch
Urutan warna kabel straight :

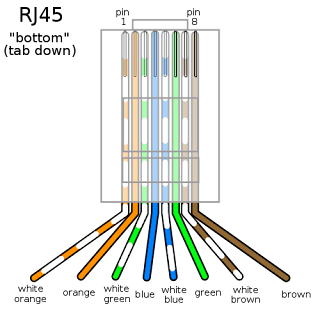

Straight cable
Urutan warna kabel straight

Sisi A dan Sisi B

Putih-Oranye
Oranye
Putih-Hijau
Biru
Putih-Biru
Hijau
Putih-Cokelat
Cokelat

Kabel Cross


Kabel cross adalah kabel yang kedua sisinya memiliki urutan warna yang berbeda (silang). Fungsi kabel cross untuk menghubungkan perangkat sejenis.

Fungsi kabel cross :

  1. Menghubungkan komputer dengan komputer
  2. Menghubungkan switch dengan switch
  3. Menghubungkan hub dengan hub
  4. Menghubungkan hub dengan switch
Urutan warna kabel cross :
cross cable
Urutan warna kabel cross
Sisi A

Putih-Oranye
Oranye
Putih-Hijau
Biru
Putih-Biru
Hijau
Putih-Cokelat
Cokelat

Sisi B

Putih-Hijau
Hijau
Putih-Oranye
Biru
Putih-Biru
Oranye
Putih-Cokelat
Cokelat

Sekian penjelasan fungsi dan urutan warna kabel straight dan cross. Semoga bermanfaat :))
